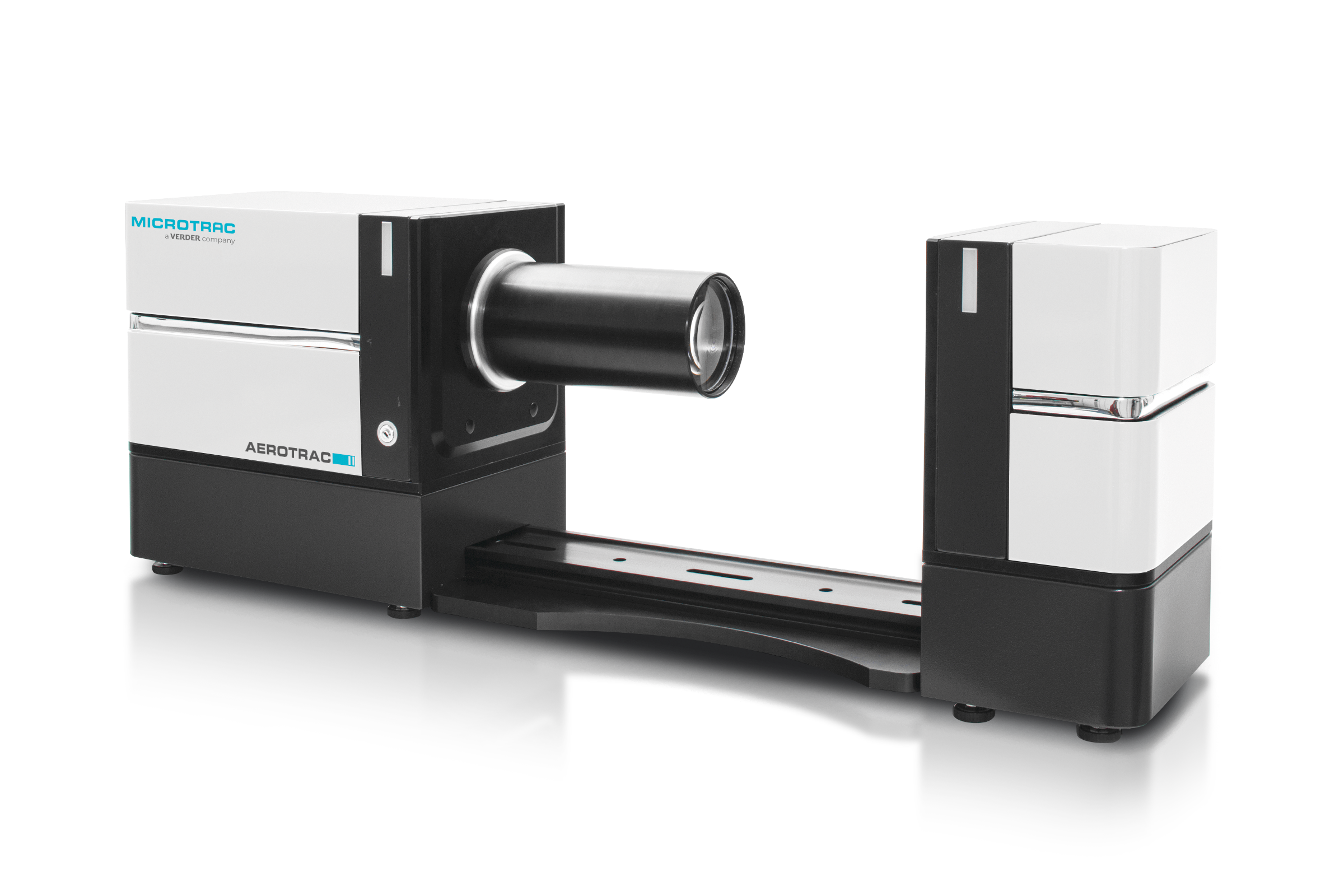

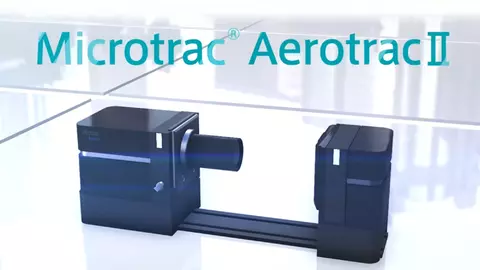

喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II

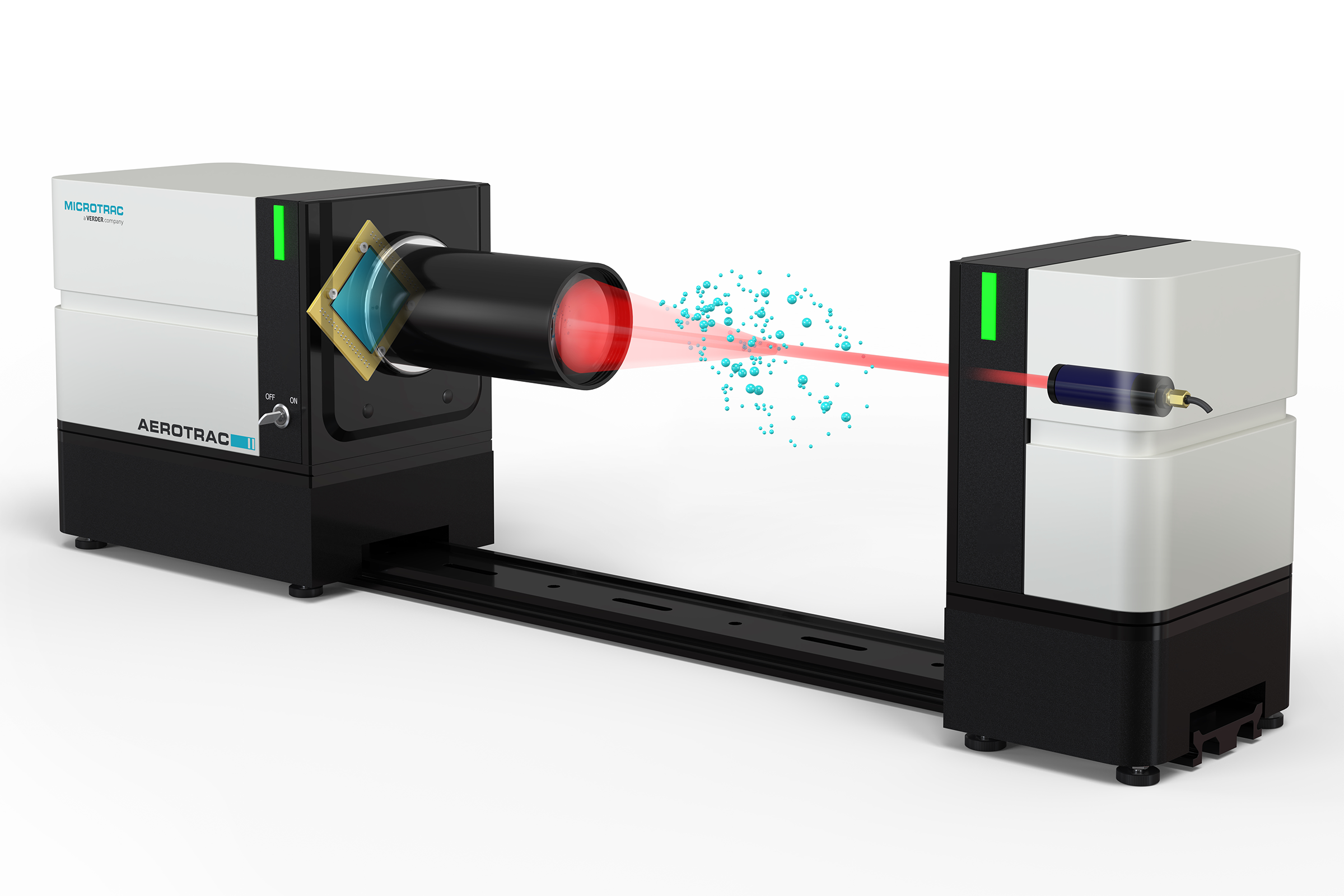

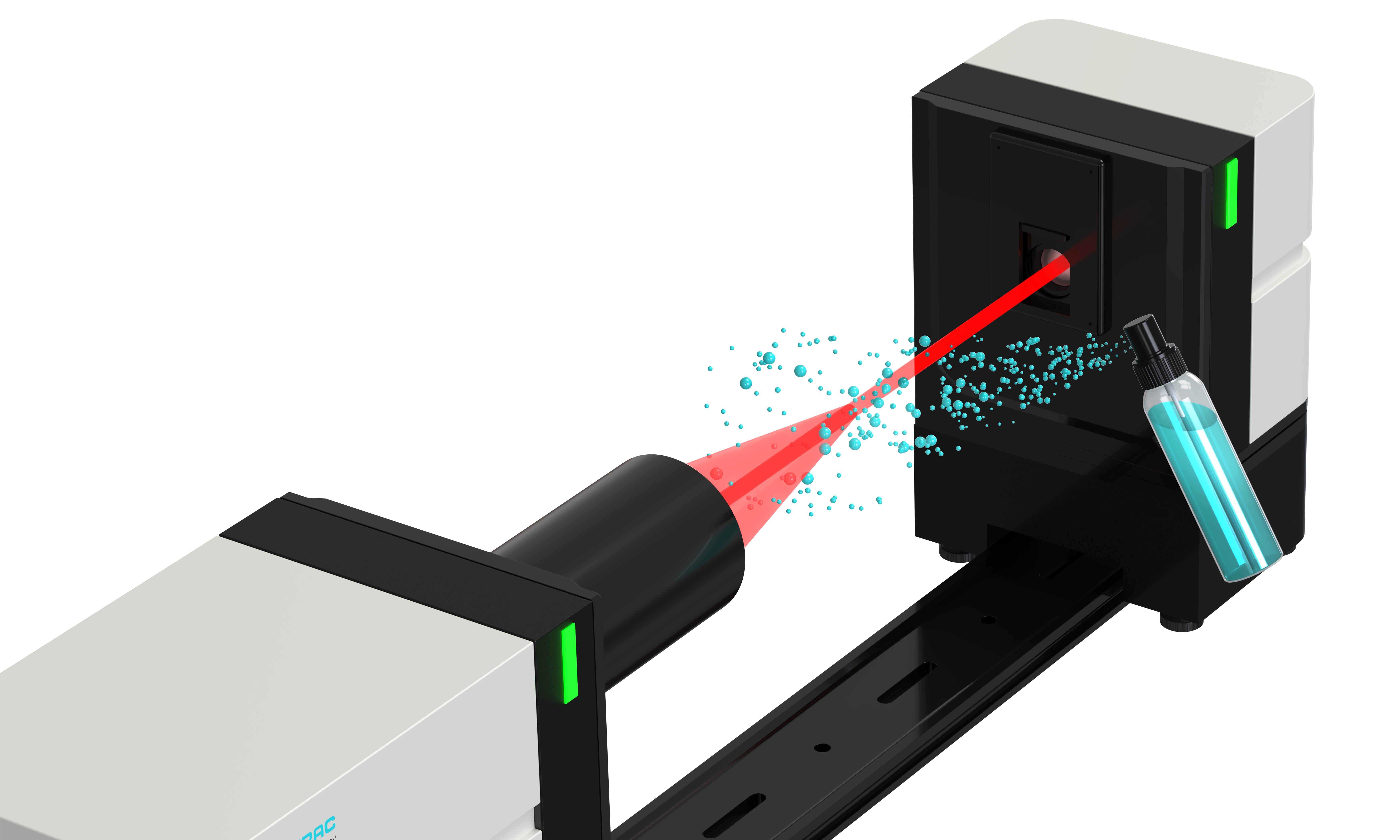

从我们开始新的一天起，气溶胶产品在无数日常活动中默默发挥着作用。快速喷洒除臭剂、喷洒家用清洁剂、喷洒空气清新剂或喷洒精细的化妆喷雾——这些熟悉的动作都依赖于精确控制的颗粒被分散到空气中。在从个人护理和医疗保健到制造和环境管理等各个行业中，气溶胶、喷雾和雾是高效、均匀、安全地输送物质的关键。 然而，这种日常便利的背后是一个复杂的颗粒行为、浓度和一致性的世界。气溶胶材料的大小、分布和浓度直接影响产品的性能、安全性以及法规遵从性。理解和测量这些特性至关重要——这不仅是为了确保质量和可靠性，也是为了保护用户和环境。 使用成熟的激光衍射方法，Aerotrac II 允许专业人员轻松测量射过激光束的气溶胶、雾或喷雾。被材料散射的光线被检测到并转换为粒径分布数据。

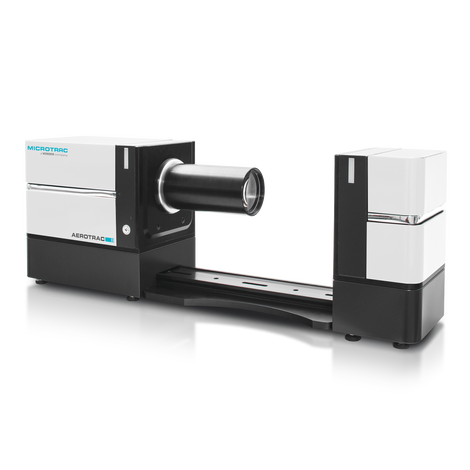

喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II 高级测量，零复杂性
- 利用弗劳恩霍夫衍射和米补偿的激光衍射技术，用于透明颗粒。符合 ISO 13320:2020 标准
- 用于长寿命和安全的半导体激光器。波长：635nm，输出：3.5mW，3R级
- 探测器：带自动光学轴调节功能的32元素环形探测器
- 测量范围为 0.1 至 2000 微米
- 测量间隔从 0.02 到 500 毫秒，提供无与伦比的精度
- 用于以音速移动颗粒物的**高精度连续测量**
- 可选的测量模式，手动、自动或远程
- 多重散射校正功能确保测量完整性
- 符合 FDA 21 CFR Part II 和 USP 1058 指南的完整 IQ/OQ 验证包
喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II 附件和选项
Aerotrac II 配备了全系列配件，旨在支持各种应用，为每位用户需求提供通用性、可靠性和性能。

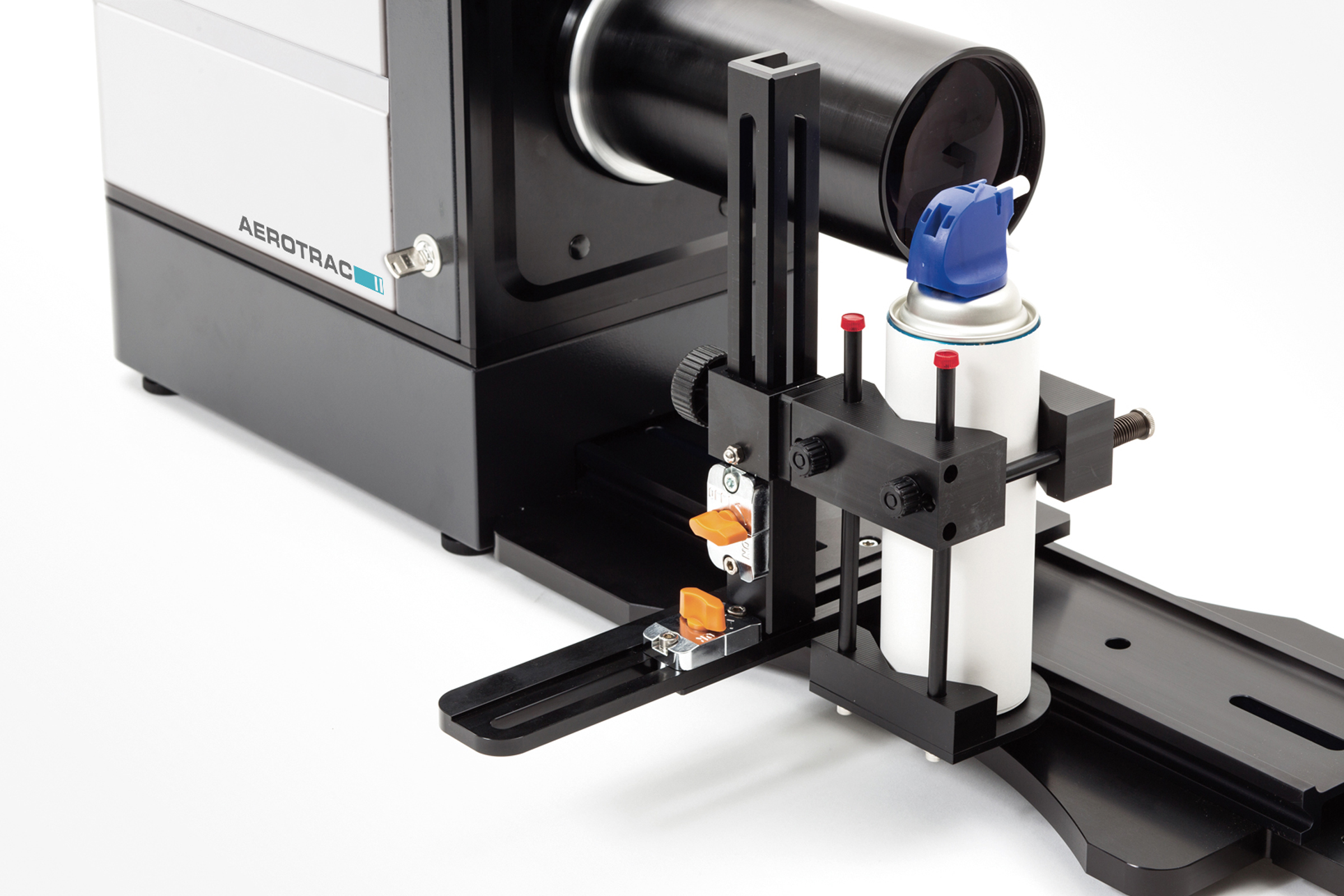

该附件旨在适应不同的喷洒设备，从而在不同距离下提供喷洒效率测量的一致性。

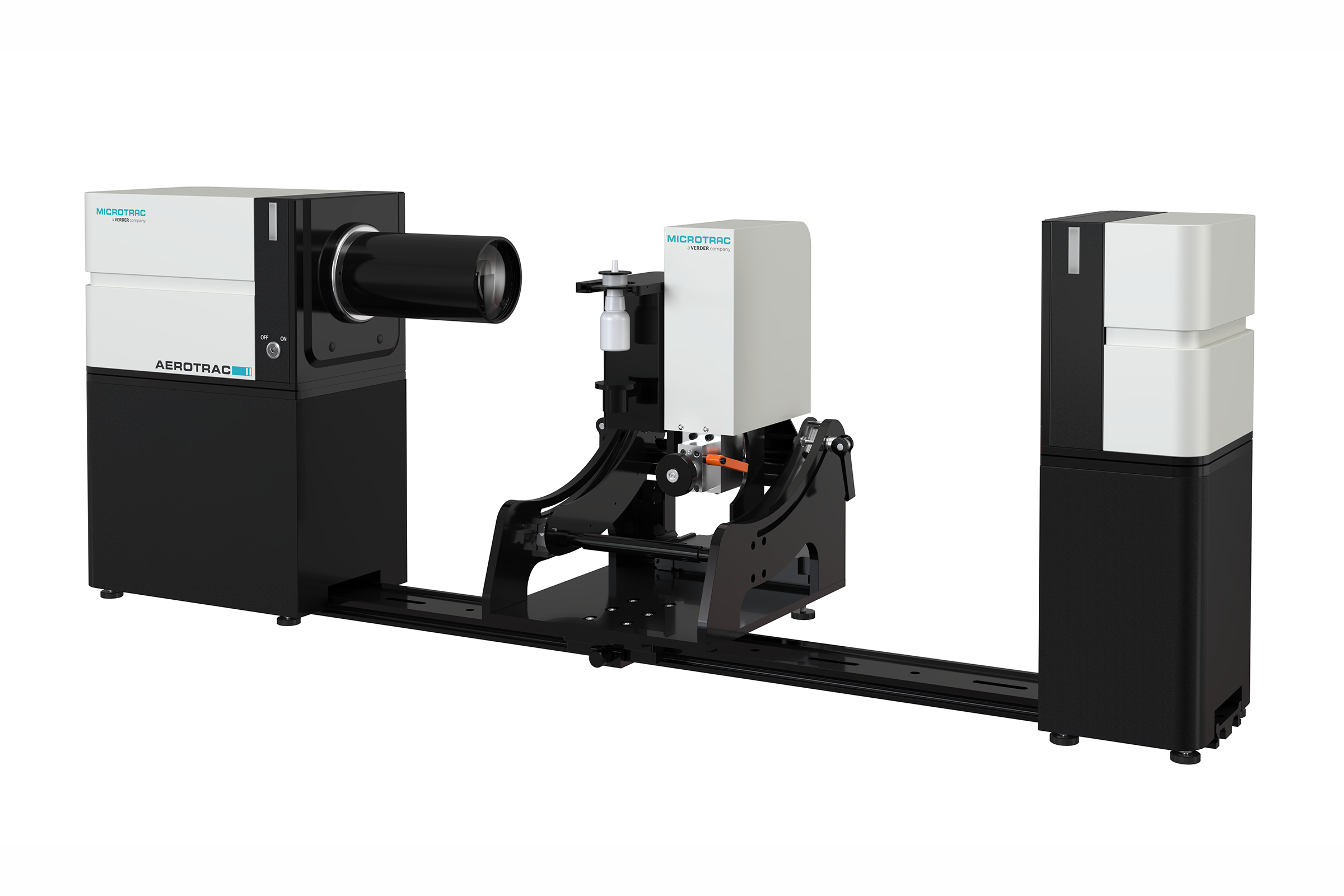

许多药物是通过鼻喷雾剂给药的。喷雾的雾化是实现易于被鼻腔吸收的剂量的关键。鼻喷雾附件用于定位设备，并提供一致的冲程以确定喷雾设备的质量。

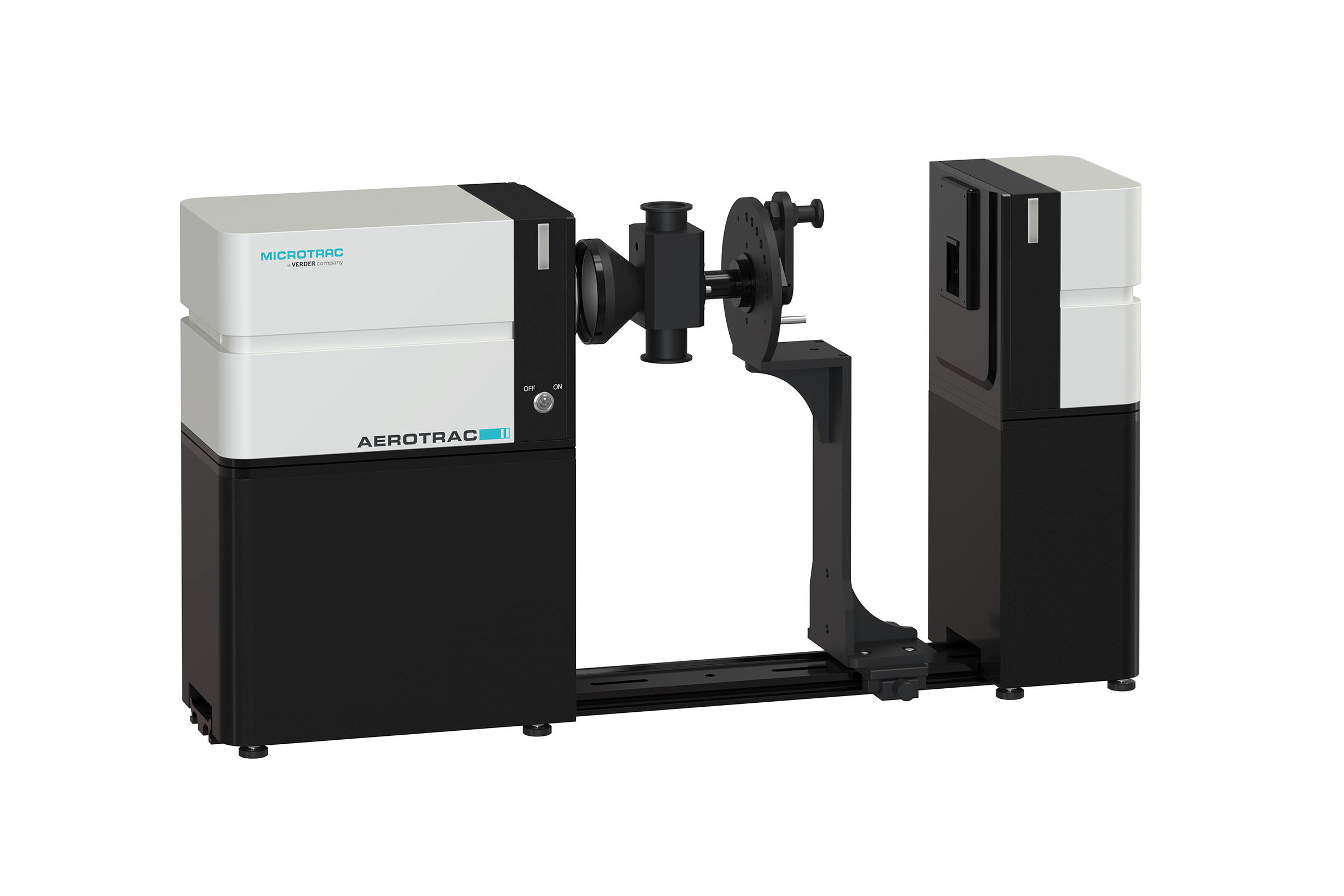

雾化器在空气中产生细小的液滴雾。Aerotrac II 雾化器附件将雾气输送到激光器中以测量液滴大小。

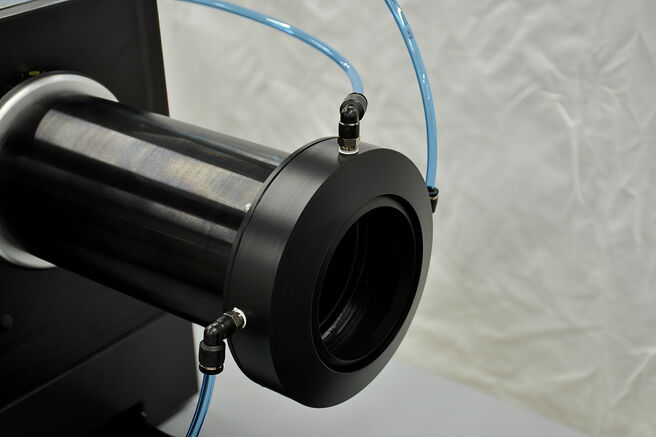

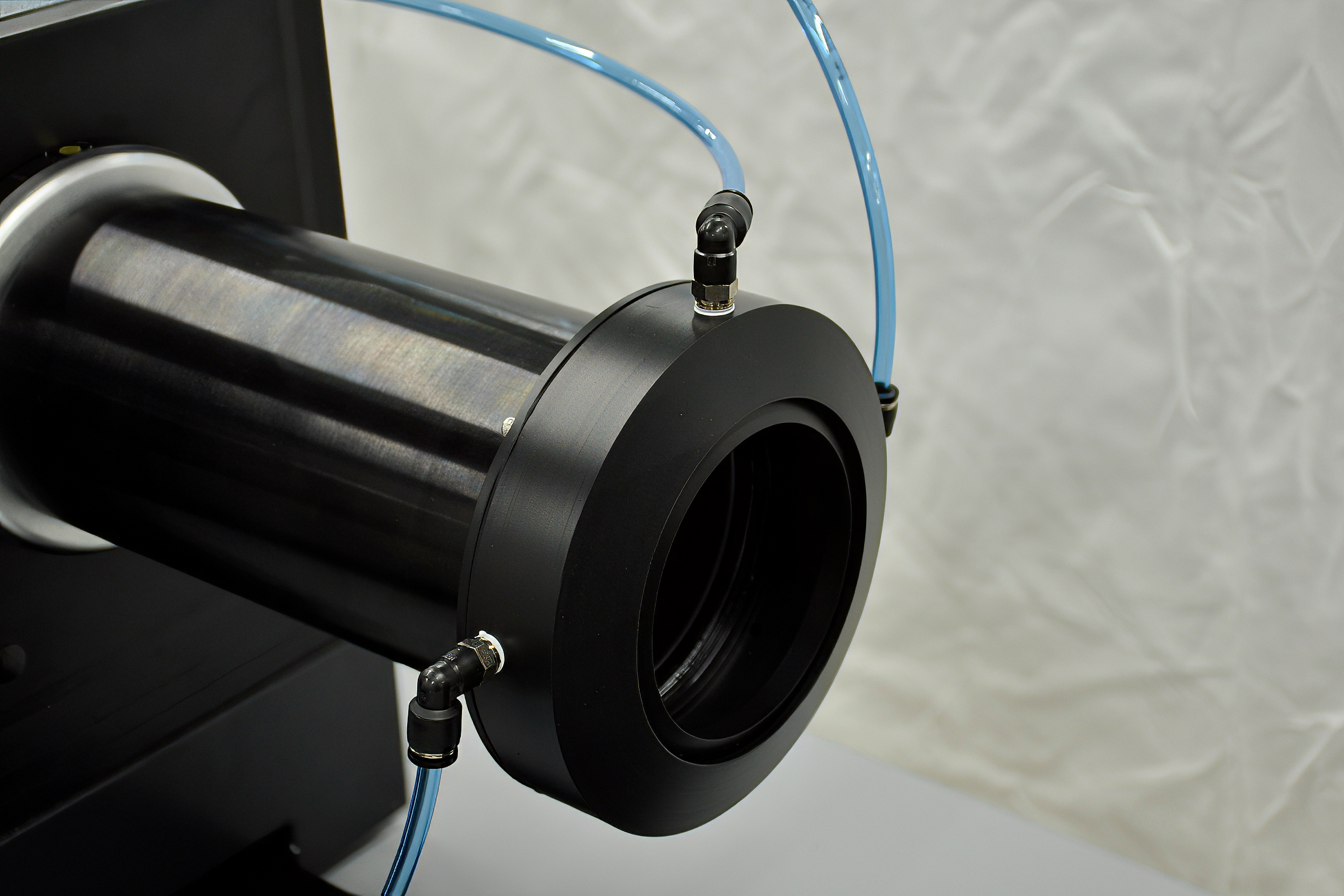

收集镜片污染会导致测量不一致和错误。空气清除附件使用压缩空气提供保护性的“气幕”，以确保没有外部液滴覆盖镜片。除了将空气从镜片表面吹走外，它还将任何意外的液滴或粉末引导到喷雾穿过测量区域的方向。

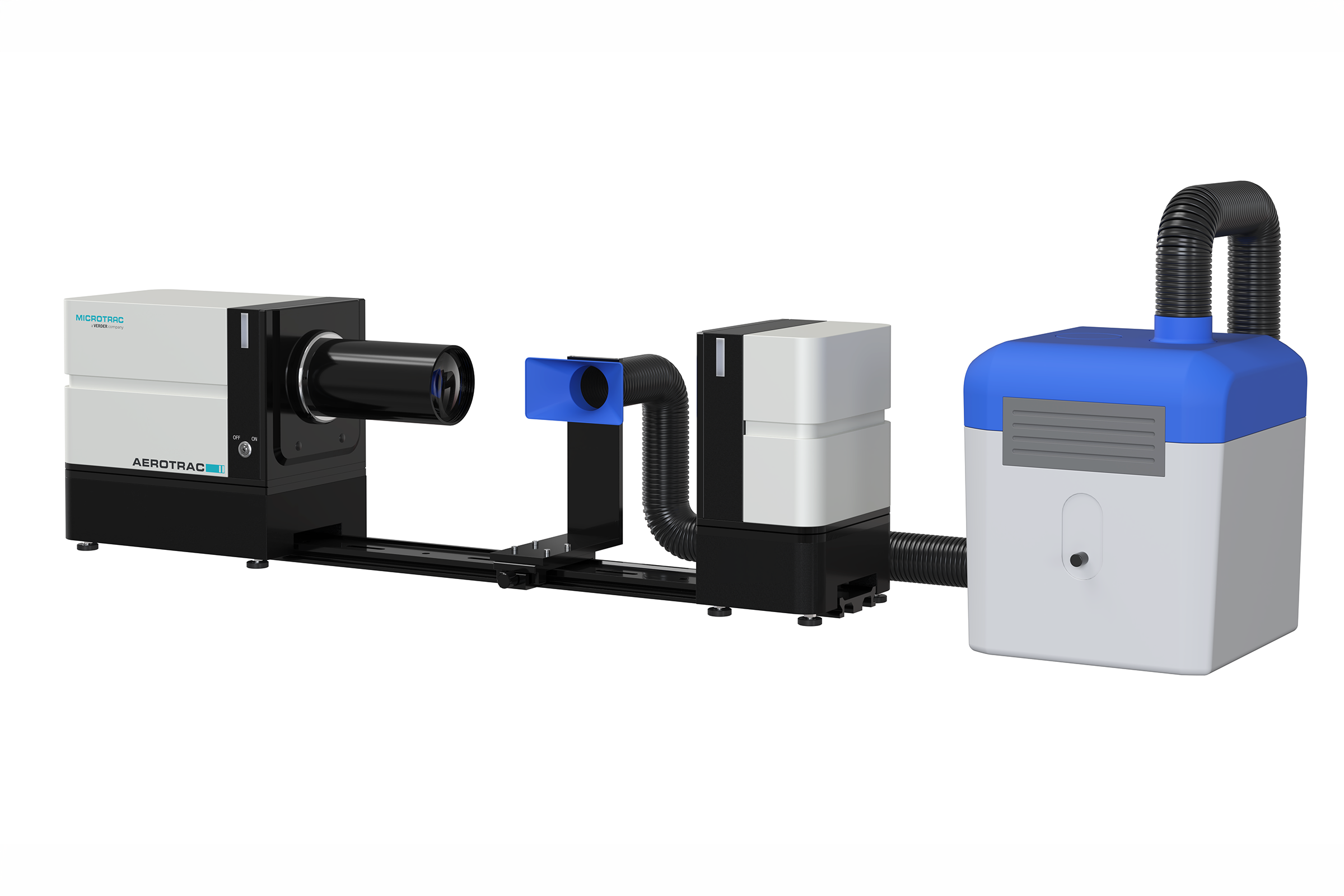

为确保实验室区域没有危险样本，提取装置收集喷洒到测量区域的材料。根据所测量材料的性质，该装置可设置为最高达3个提取级别。

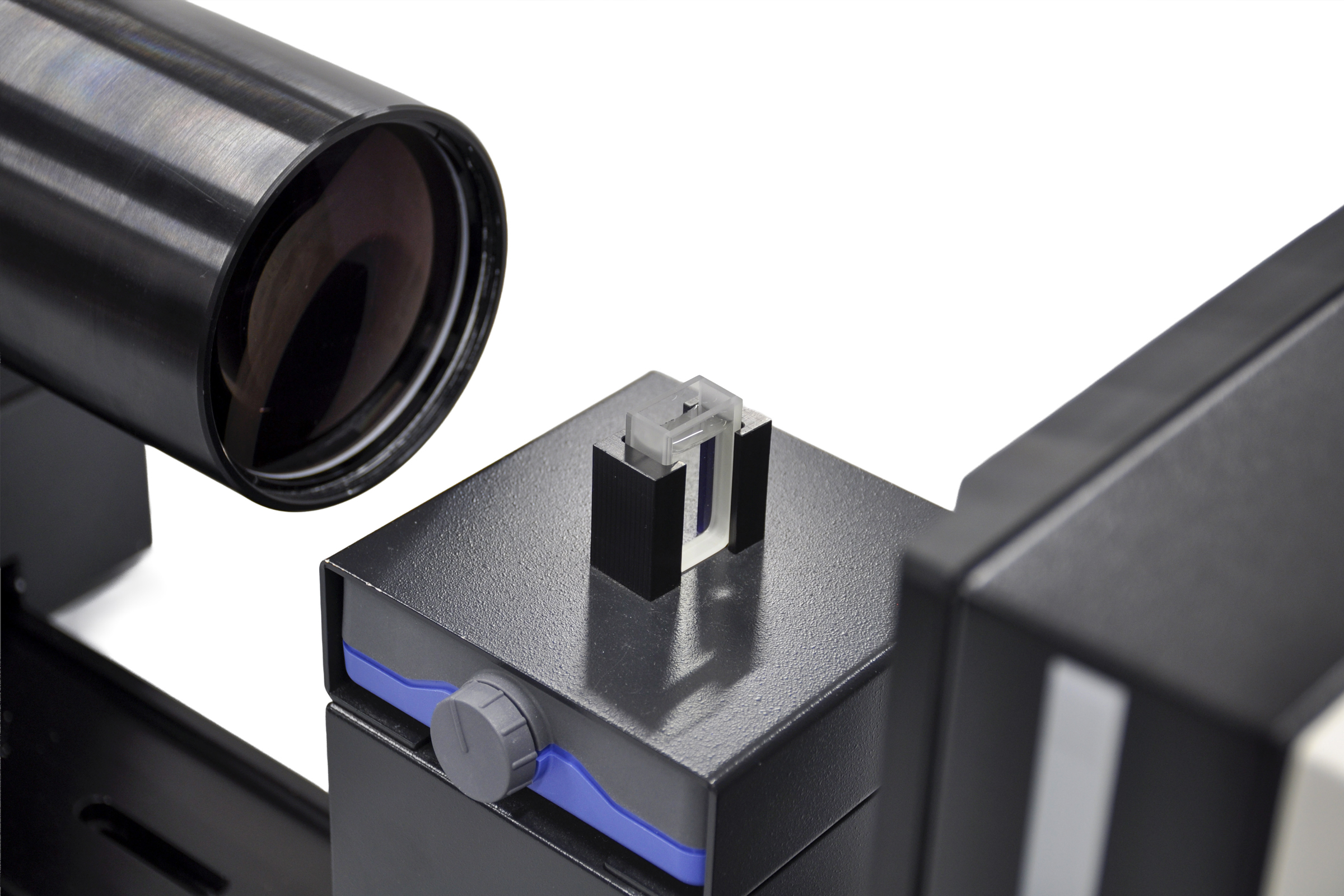

作为测量喷雾、气溶胶和雾的设备，Aerotrac II 可配置为激光衍射粒径分析仪，用于测量分散在流体中的材料。分散物被引入位于激光路径中的分级室。磁力搅拌器使材料保持悬浮，以确保测量一致性。

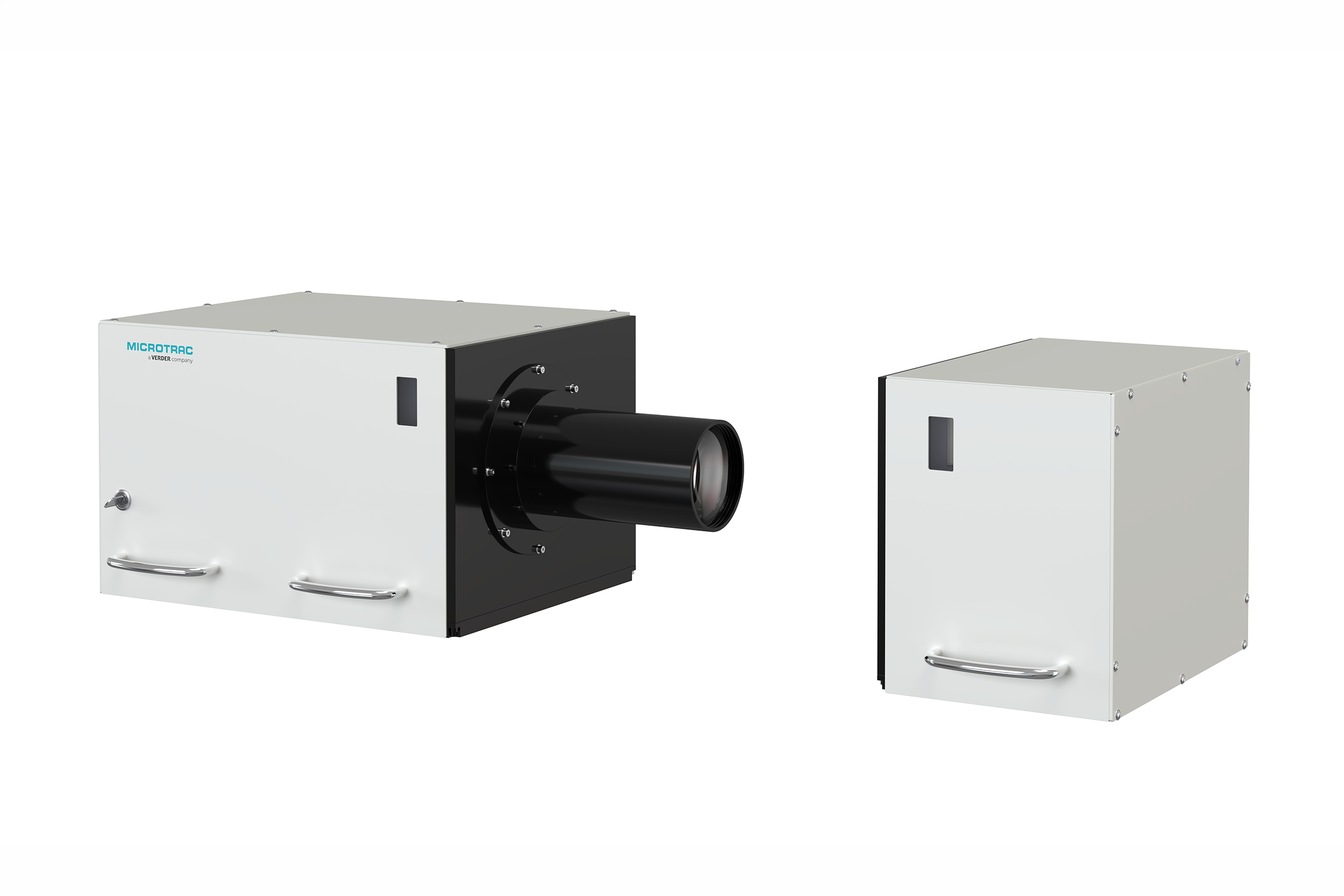

IP65配件可为系统的激光和探测器单元提供完全防尘和防水保护。外壳符合IP65防护等级的所有要求。
喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II 典型应用
AEROTRAC II 可用于多种领域，包括来自注射器、雾化器、杀虫剂、乳液、加湿器、雾分离器、粉末涂料和各种粉末的液滴。
燃油喷射器
鼻喷雾剂

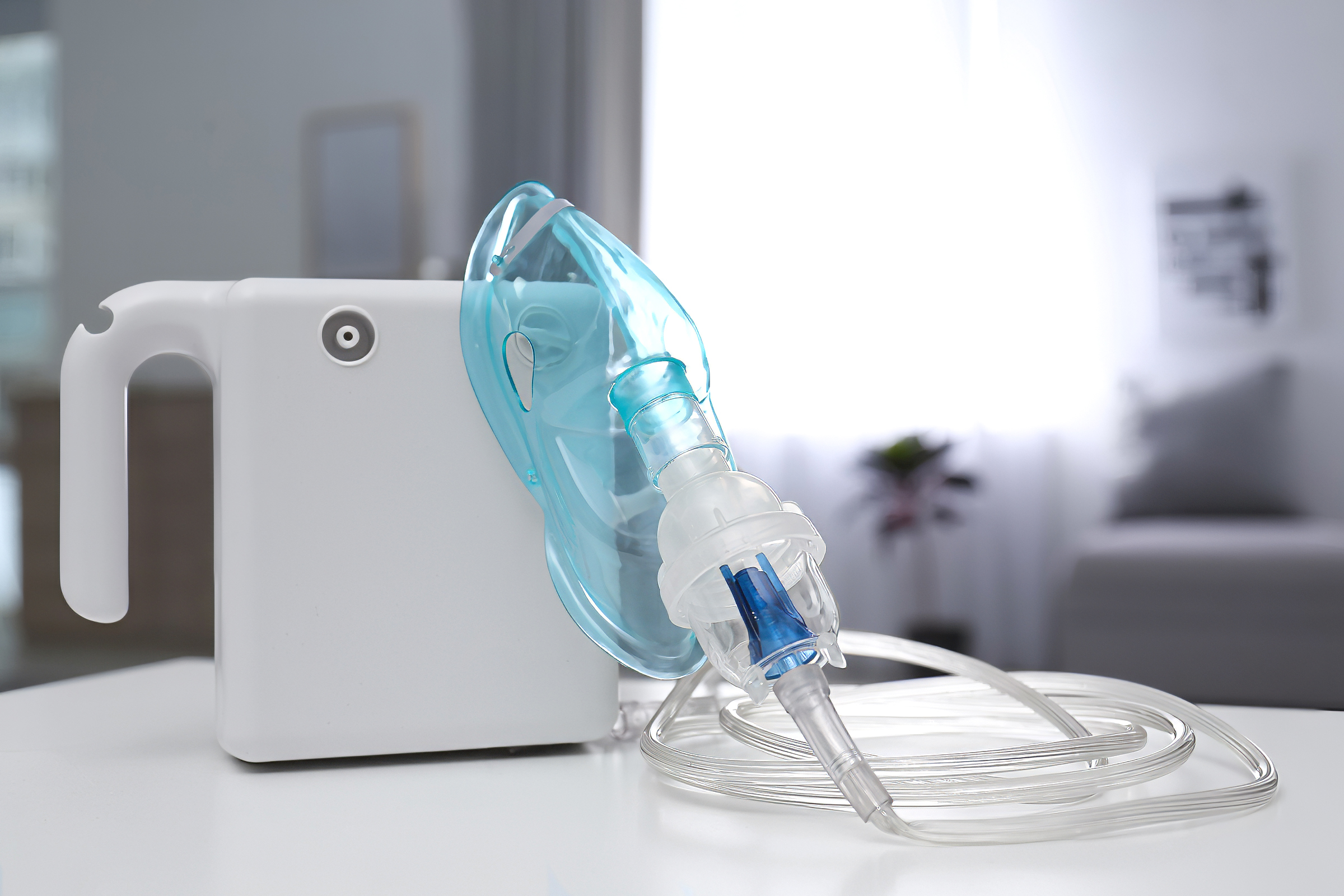

雾化器
作物喷洒
油漆
aerosols
若要為您的顆粒特性分析需求找到最佳解決方案，請瀏覽我們的應用資料庫。

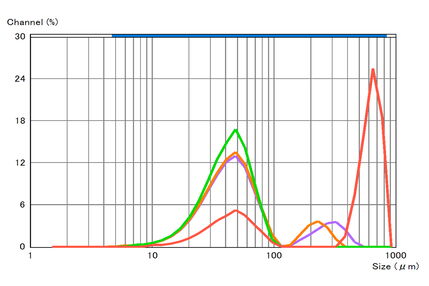

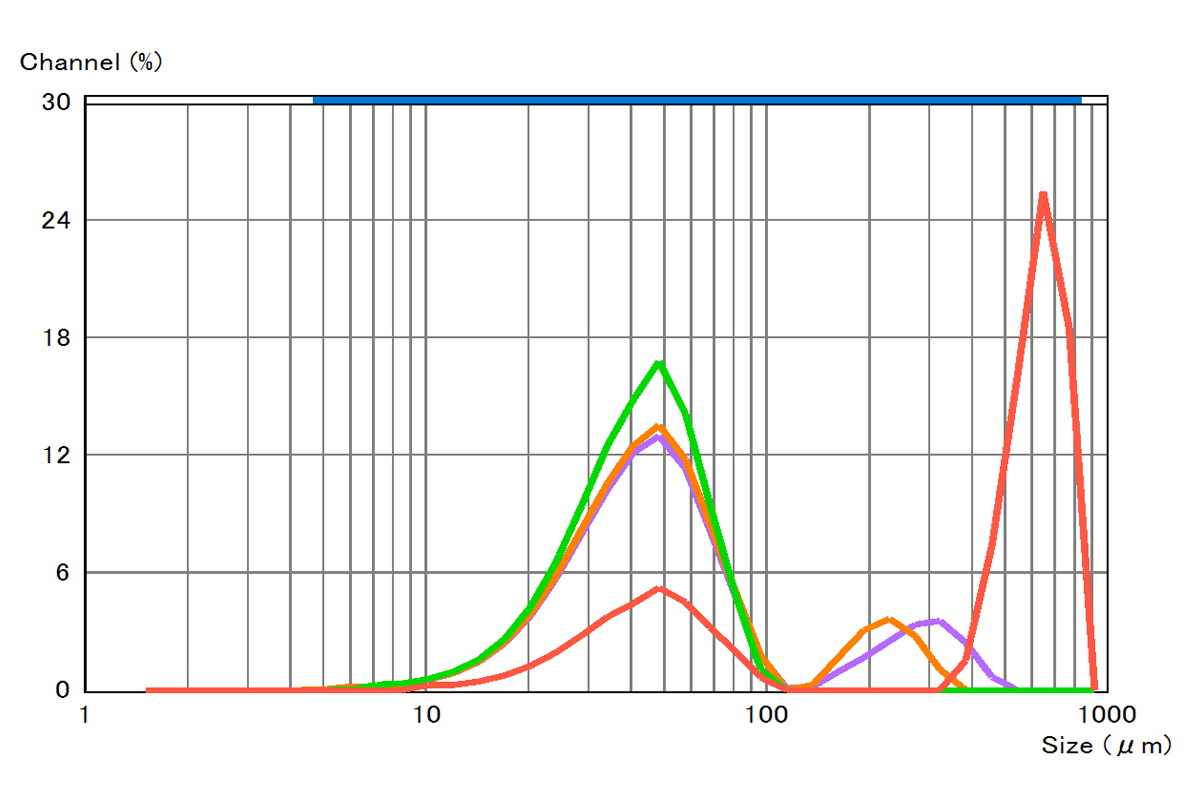

测量举例 喷雾的时间变化分析

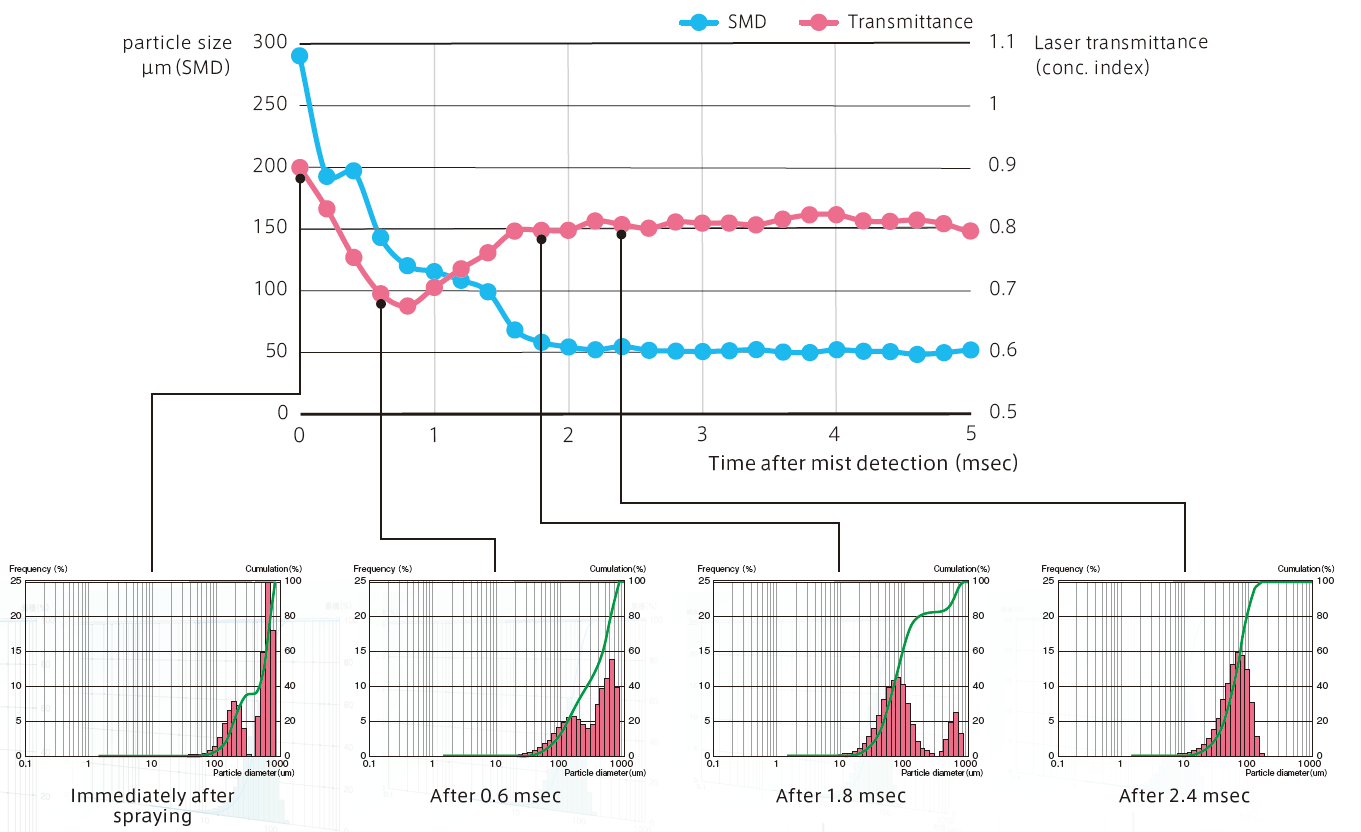

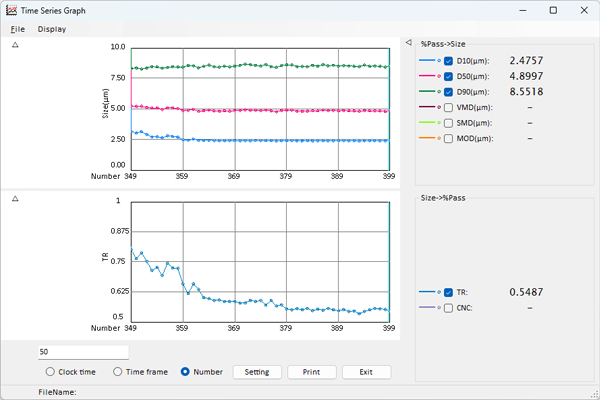

在这个例子中，Aerotrac II 的测量区域喷射出细雾。当喷雾开始与激光相互作用时，激光衰减（或透射率）最初会降低。激光透射率是喷雾浓度的衡量标准。该仪器具有在非常快速间隔（0.02 至 500 毫秒之间）进行测量的能力。在这种情况下，我们在喷洒后立即以及在 0.6、1.8 和 2.4 毫秒的间隔进行测量。通过跟踪浓度与颗粒（或液滴）大小的关系，我们看到初始喷雾在喷洒后立即产生高达 300 微米的较大液滴，然后在大约 2.4 毫秒后逐渐转变为细小的 50 微米雾状物。
喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II 软件

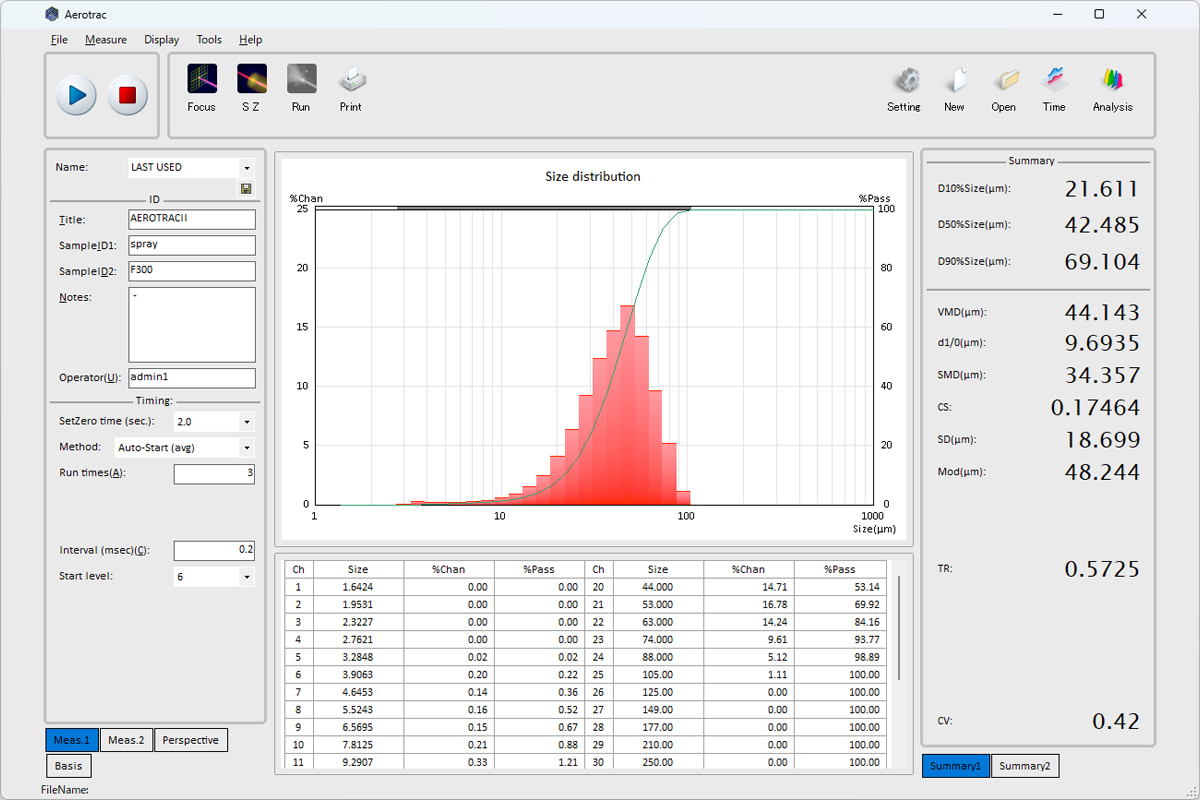

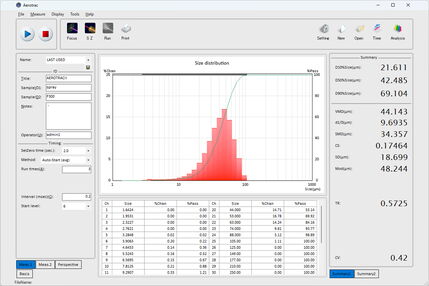

Aerotrac II 使用专用的 DMS 软件平台，允许用户测量、保存、调回、导出和处理数据。该软件完全兼容 21 CFR Part 11 协议。
喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II 技术参数
| 测量原理 | 激光衍射 |
|---|---|
| 测量范围 | F100镜头。0.5至350微米/F300镜头。1.4到1000微米/F600镜头：2.8到2000微米 |
| 光源 | 半导体激光器 波长：635纳米 输出。3.5 mW 激光器等级。CLASS 3R |
| 检测器 | 32个环形探测器（具有自动光轴调整功能 |
| 测量时间 | 喷雾测量。0.02至500毫秒 连续测量。1到600秒 |
| 测量次数 | 喷雾测量。1到100次 连续测量。1至9,999次 |
| 数据 | 粒径分布（频率/累积），总结数据（D50%粒径，SMD，模式直径等）密度指数 |
| Sample Cell | 材料。Tempax玻璃（带涂层） 容量：5至7毫升 |
| 环境条件 | 环境温度。10 to 35 °C 环境湿度：20 to 80% R.H. (无冷凝) |
| 功率要求 | 85 to 264 VAC, 47 to 63 hz |
| 设备尺寸（宽x高x深） | 光发射模块。170 × 230 × 240 mm 检测模块。595 × 230 × 240 mm 连接模块（选项）：1000 × 230 × 340 mm, 27 kg |
| 重量 | 光发射模块。5.5公斤 检测模块。11.5公斤（附带F300镜头） 对于连接的模块（选项）：27公斤 |
| 操作单元 | Windows PC（包括笔记本PC） |
喷雾颗粒和喷雾液滴大小分析仪 AEROTRAC II 资料下载

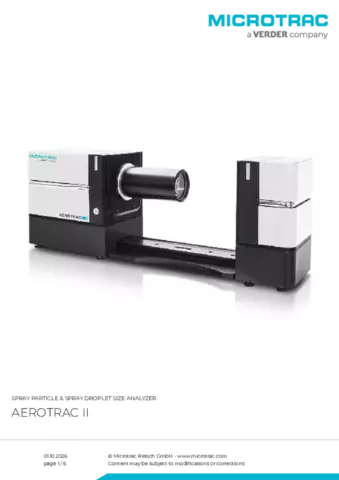

Product data sheet Aerotrac II
