更短的測量時間。更優異的光學解析度。每秒更多幀數。
CAMSIZER X2+是一款功能强大、用途极其广泛的粒度粒形分析仪，其测量范围宽，结合了最先进的双CCD镜头技术和灵活的分散模块选项。基于动态图像分析原理（ISO 13322-2），CAMSIZER X2+可在1μm至8 mm的测量范围内提供粉末、颗粒和悬浮液的精确粒度粒形信息。
CAMSIZER X2+产生的颗粒流，通过具有高分辨率光学系统进行表征。一个超亮LED频闪光源和两个高分辨率数码相机，可以达到每秒420多张图像的帧速率，并通过强大的软件进行实时评估。因此，CAMSIZER X2+可以在1到3分钟内以最高的精确度捕捉数十万到数百万个颗粒的图像。
CAMSIZER X2+提供了广泛的颗粒信息选项，实现对样品材料进行全面和可靠的表征。它适用于研发和日常质量控制。

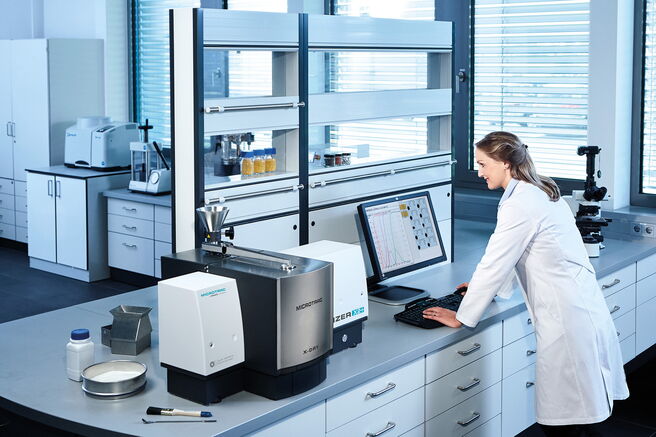

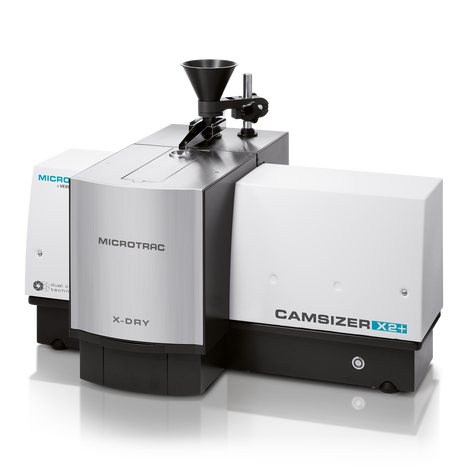

颗粒分析仪 CAMSIZER X2+
- 采用动态图像法(ISO 13322-2）分析1 μm 到 8 mm之间的颗粒粒径粒形信息。
- 宽粒径分布样品的精确分析
- 对于窄分布及多峰分布样品具有极佳的分辨率
- 微量过大或过小颗粒都能够准确检测
- 结果完全可以和筛分及激光粒度仪结果进行比对
- 分析评估选项丰富（不同粒径定义的粒径参数，多种粒形参数，颗粒图库，单张颗粒图像分析等）
- 重现性非常好
- 典型测量时间1-3min，可测试样品量大
- “X-Change“分散模块切换系统，适合干法和湿法测量
- 超强LED光源及高分辨率相机以获得清晰的结果
- 操作简单，几乎免维护
使用该仪器对我们的小分子 API 进行粒度分析已经有一段时间了。性能、精度和重现性极佳。令人惊奇的是它能够处理非常小的样本量。对乐器非常满意。
Siddharth Sha
API Holdings
该产品非常易于使用;我们从这个系统获得的信息比从以前的分析器获得的信息要多得多。员工们勤奋地开发和满足我们的内部需求，并且非常愿意提供必要的教育和背景，以获得最大的收益！我们对这个工具非常满意。
Barbara Bachman
3M Brownwood
通常用于表征和监测 LPBF 回收过程中的粉末。易于使用且样品量少，可在几分钟内看到 PSD 和形态结果，从而保证质量。
Syed Islam
AMRC - University of Sheffield
可靠的评估：

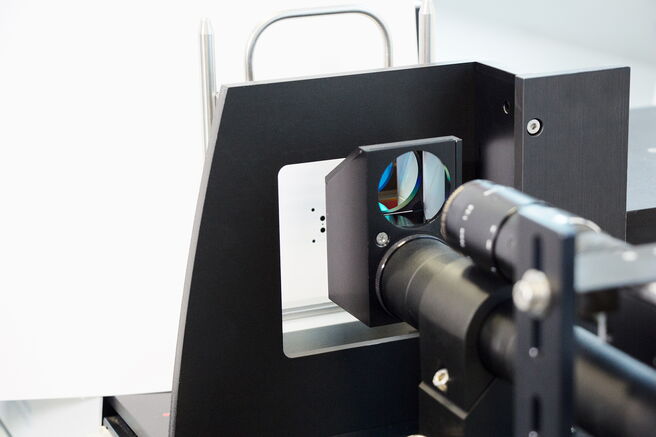

颗粒分析仪 CAMSIZER X2+ 由于双镜头技术，超宽的测量范围。
Microtrac独特的双镜头技术是动态图像分析发展的里程碑。通过同时使用两个不同放大倍数的相机，获得了极宽的动态测量范围。这是在没有硬件调整或修改的情况下完成的，并且不会影响精度。每个镜头专用于一个测量范围。 放大镜头以最高的精度分析细颗粒，而基准镜头以极好的统计数据检测较大的颗粒。一个特殊的算法结合了两个相机提供的信息，并在测量范围内提供精确的粒径分布，已有三十多年！ 这种设计解决了许多图像分析系统一个重大的缺点，只使用一个镜头，如显微镜。这种仪器要么在宽粒径分布范围内，不能正确地测量细颗粒，要么由于视野小而无法准确捕获大颗粒。

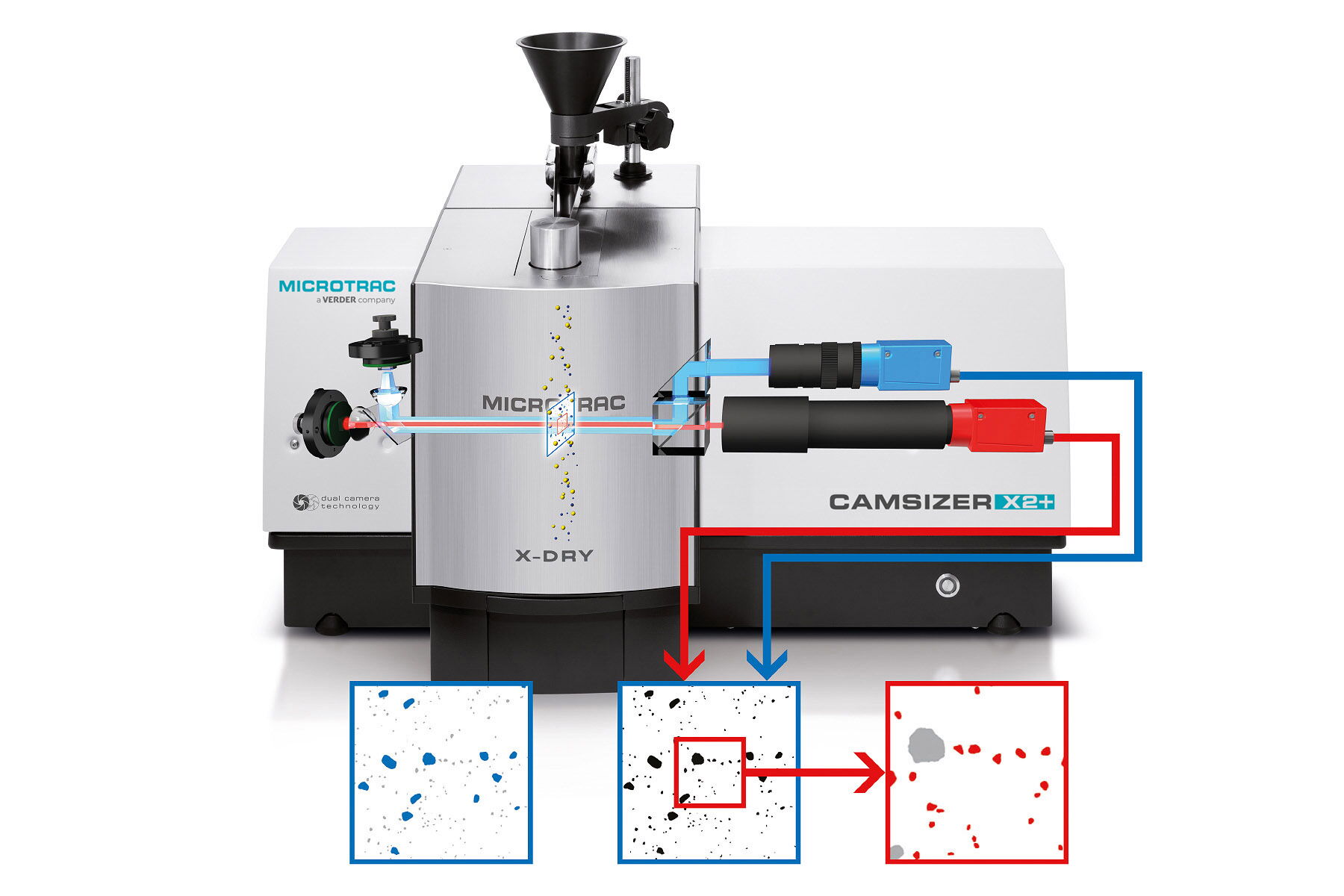

测量原理
在测量过程中，双CCD镜头同时工作：基准镜头（蓝色）分析较大的颗粒，放大镜头（红色）捕捉较小的颗粒。双CCD镜头技术可确保粒度分布中所有颗粒的理想测量条件。
颗粒分析仪 CAMSIZER X2+ X-Change模块切换系统
在颗粒通过测量区域之前，正确的样品制备和颗粒分散与实际分析测量一样重要。特别是对于容易团聚的细粉颗粒，充分分散对测量结果的可靠性至关重要。因此，不同的进样方式有助于在不破坏单个颗粒的情况下实现团聚体的分散。我们的X-Change分散模块切换系统完美地满足了这一要求。
精心设计，实现最大灵活性
CAMSIZER X2+的模块化“X-Change”系统提供三种可选分散方法，允许为每种样品类型选择最佳分散方法：压缩空气分散X-jet、重力分散X-Fall、湿法分散X-Flow。模块化及插拔式设计，允许在一分钟内方便安全快速地交换分散模块。
通过压缩空气分散
X-Jet分散模块通过文丘里喷嘴分散样品，适用于粉末的有效分析。颗粒的实际测量发生在气流中。分散压力可设置在0 kPa和460 kPa之间。这确保了所有样品类型的最佳分析条件。
在液体中分散
CAMSIZER X2+还提供了使用X-Flow分散模块分析液体中颗粒的选项。悬浮液在一个闭环中流过一个玻璃样品池，通过镜头记录颗粒图像。集成超声系统有助于进一步分散过程。
通过重力分散
X-Fall分散模块可用于敏感样品的无损测量，以尽量减少自由落体过程中颗粒破碎。分析后可回收样品。

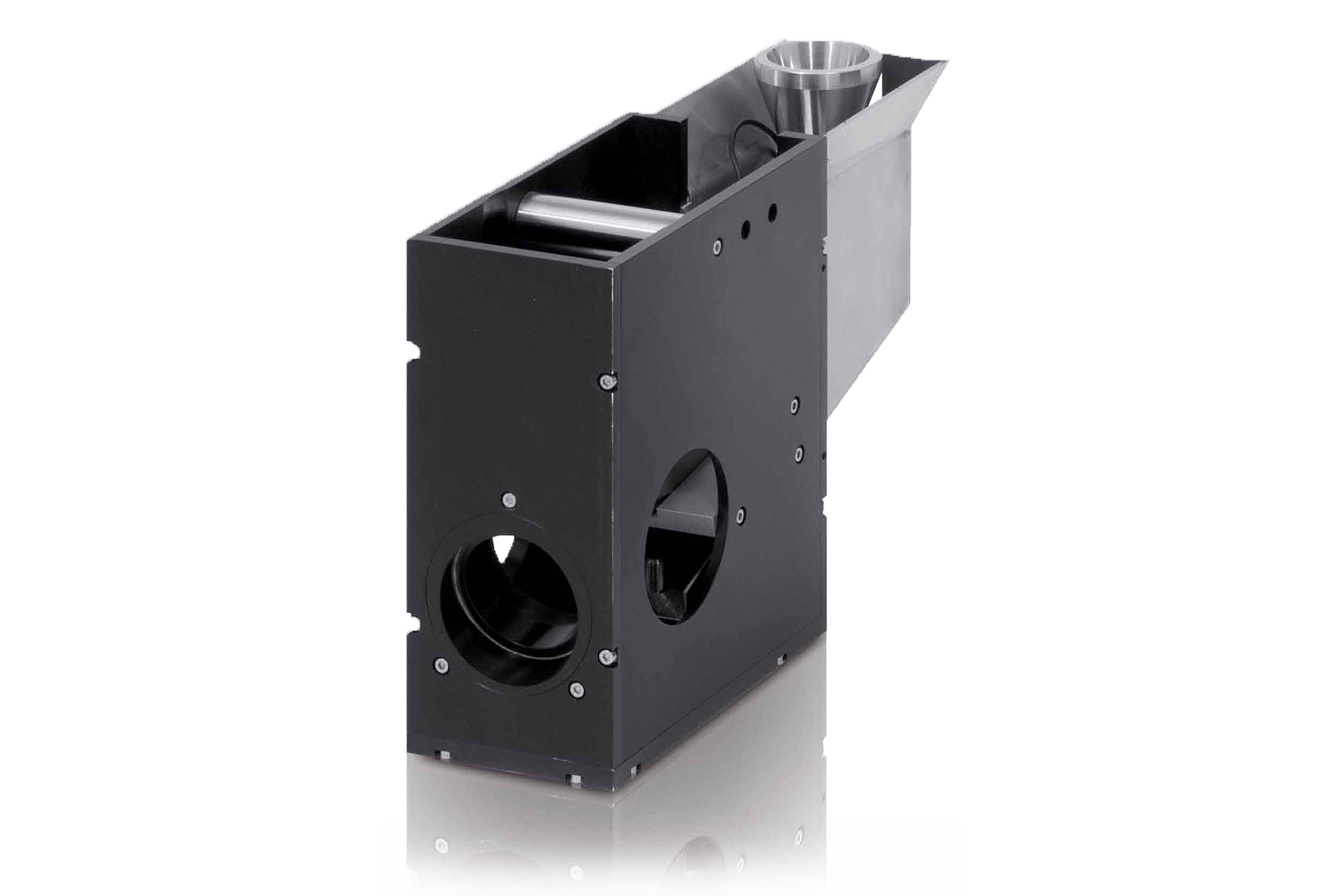

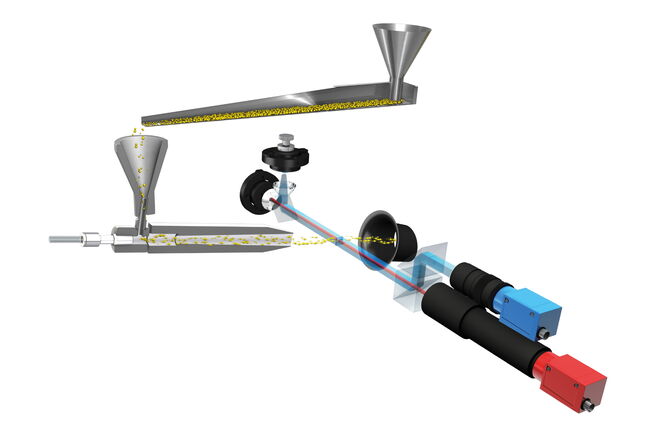

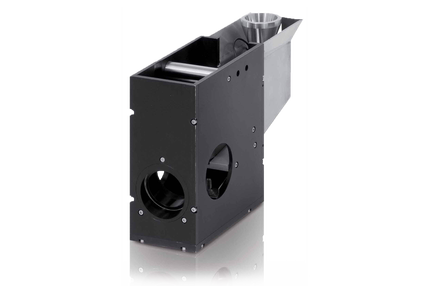

X-Jet压缩空气分散
由于表面作用力，许多材料容易团聚。在通过文丘里喷嘴时，X-Jet模块有效地分散气流中的颗粒。分散压力可根据单个颗粒的需要设置。例如，对于易碎颗粒，减压可确保无损测量。通过测量区域后，样品由真空吸尘器自动从分析仪中取出。

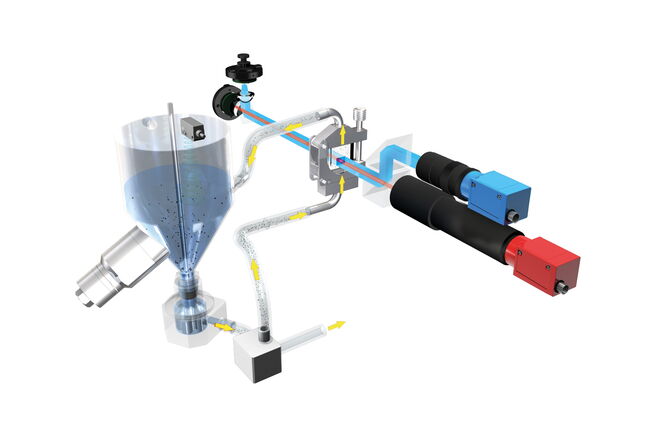

X-Flow湿法分散模块测量
X-Flow湿法分散模块分析0.9μm至1 mm粒径范围内的悬浮液。样品在从分散槽到流动池的闭环内移动，在样品池中，双CCD相机系统捕捉颗粒图像。X-Flow分散模块配有超声波浴和强大的离心泵，以确保高效分散。适合的分散介质是水、乙醇以及非极性有机溶剂。

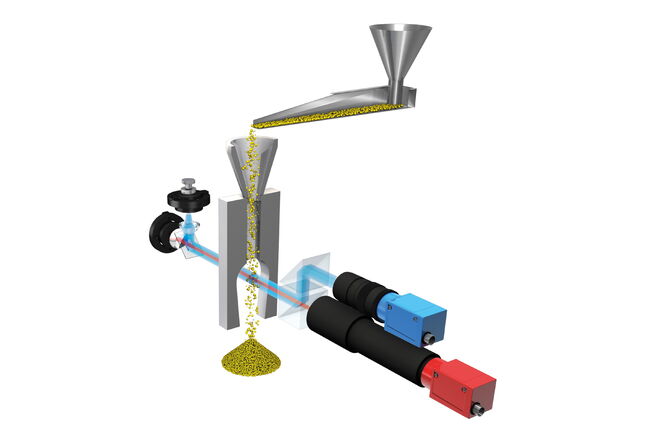

X-Fall重力分散模块
使用X-Fall模块可以分析流动的、不易团聚的样品。这种测量是无损的，因为颗粒通过视野直接从斜槽落下。X-Fall适用于粒径最高可达8 mm的颗粒；对过大颗粒的检测灵敏度极高。与压缩空气分散不同的是，X-Fall测量后样品可以回收
颗粒分析仪 CAMSIZER X2+ 仅仅图像分析法可以提供粒形信息
散体材料的密度、流动性、紧实性、输送特性和表面状况等性能受颗粒形状的影响。这使得这些参数成为许多应用领域的关键工艺和质量指标。
举例:
- 磨料的棱角度
- 颗粒破碎组分分析
- 玻璃微珠中聚集颗粒测量
- 增材制造用高分子或金属粉末颗粒的圆度分析（直接影响流动性和包装密度）
- 针状晶体的长度和直径
- 对砂粒的圆度进行分析，以评估其作为建筑材料或支撑剂的可使用性，或用于地质检查
各种参数可用于形状量化。其中包括宽长比（纵横比）、圆度（由面积周长比计算得出）、对称性、凹凸度和紧密度。圆度是从颗粒角的曲率计算出来的。
颗粒分析仪 CAMSIZER X2+ 可与筛分仪及激光粒度仪结果比对

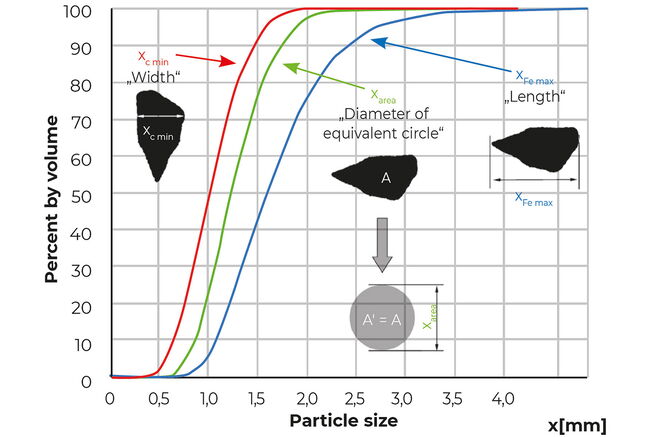

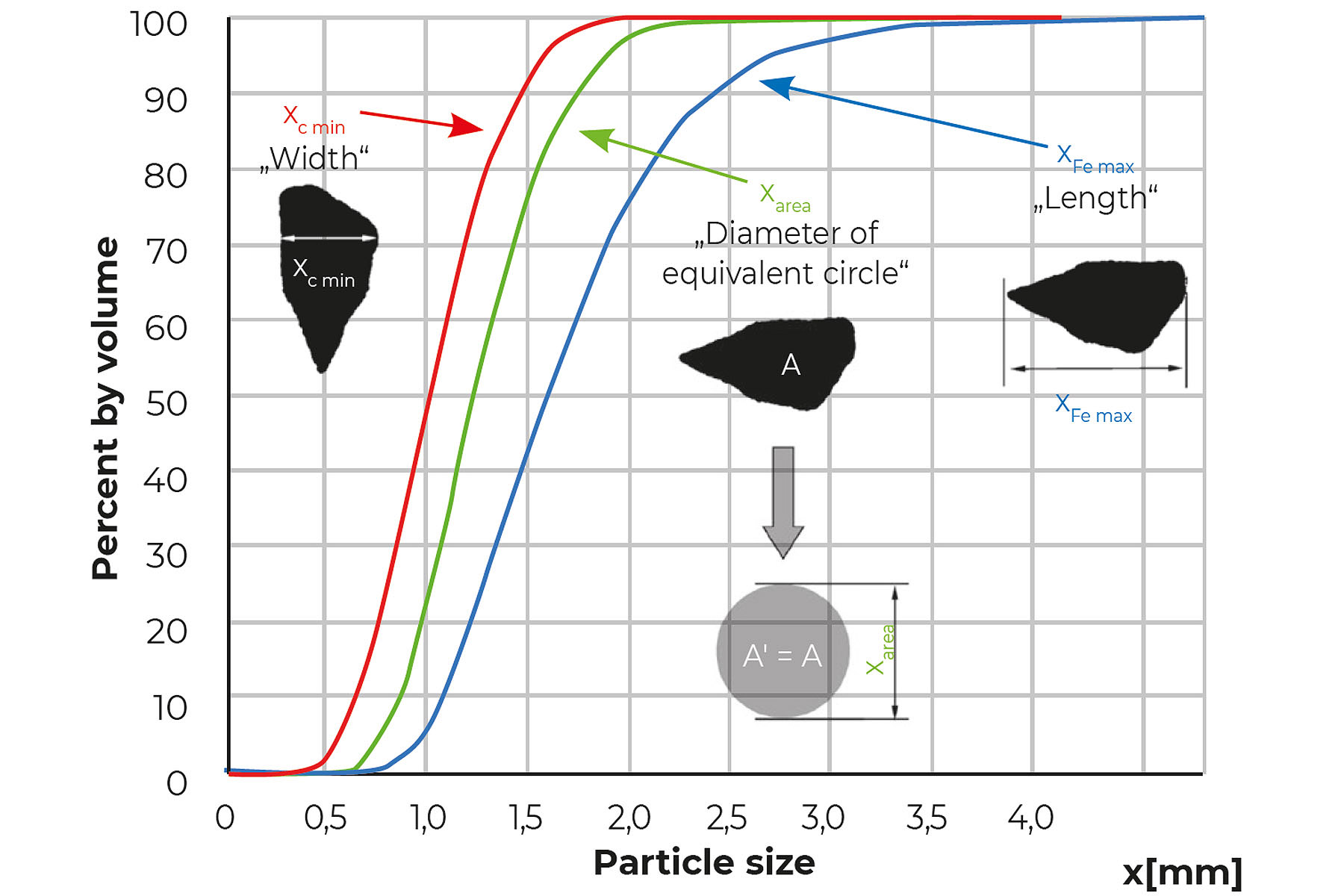

仅对于球形颗粒，“粒径”定义是明确的：直径在所有方向和取向上相同。但是，对于非球形粒子，粒径可能会发生很大变化，这取决于测量的方向和取向。例如，传统的筛分分析是将筛孔大小不同的金属丝网筛上的颗粒分离成不同的组分。 颗粒能够通过的筛孔尺寸由其投影面尺寸决定。因此，筛分分析测量优先取向的颗粒，并提供主要基于颗粒宽度的信息。激光粒度仪将所有测量数据与球形颗粒模型的直径联系起来。只有图像分析法可以准确同时提供不同粒径定义的粒度信息。这使得测量结果可与其他技术获得的结果相比较。 动态图像法的突出优点是可以同时测量颗粒的宽度和长度，并根据这些参数提供粒度分布。颗粒宽度（红色曲线）很容易与筛分分析结果进行比对。
每个应用程序的最佳配置 附件和选项
Microtrac为特殊应用提供各种料斗和料槽。分散喷嘴和样品池有不同的孔径大小，以确保每次测量的理想条件。CAMSIZER X2+校准只需一分钟，可以使用高精度参考校正板进行。

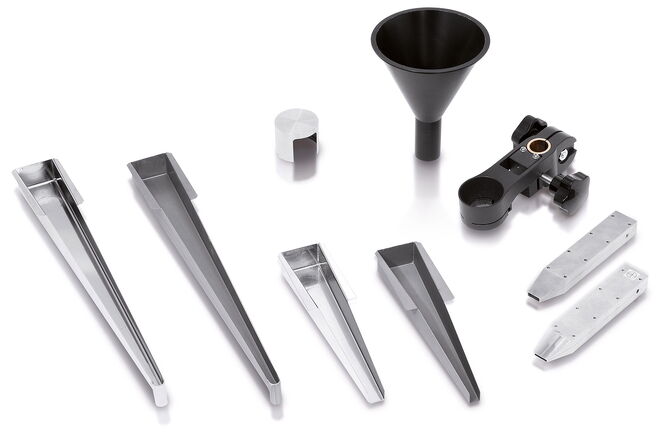

漏斗和降落装置
为了成功测量干粉，必须将样品连续均匀地输送到分析仪中。为了达到最佳的进料条件，即使是易黏附粉体，我们可提供由不锈钢或铝硬质涂层制成的不同进样料斗。根据设计，X-Jet模块的进样料斗比X-Fall模块的长。X-Jet模块料斗的端部可以用圆形或方形出口制造。通过在料斗上放置塑料刷，可以进一步均匀粉末流。 为了成功测量干粉，必须将样品连续均匀地输送到分析仪中。为了达到最佳的进料条件，即使是易黏附粉体，我们可提供由不锈钢或铝硬质涂层制成的不同进样料斗。根据设计，X-Jet模块的进样料斗比X-Fall模块的长。X-Jet料斗的端部可以用圆形或方形出口制造。通过在料斗上放置塑料刷，可以进一步均匀粉末流。
进样漏斗可方便地将样品引入进料装置。漏斗可由铝或不锈钢制成，最多可容纳0.6升样品。

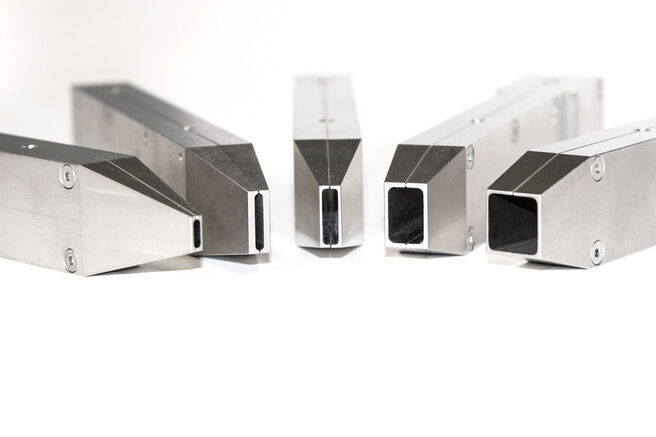

分散喷嘴
X-jet模块有不同尺寸的喷嘴可供选择使用. 标准喷嘴孔尺寸为14 mm x 4 mm，适合大多数样品分析。对于特别大或特别小的颗粒，其它尺寸的喷嘴会有一些优势。
参照物
Camsizer标准校正板由电子平板印刷技术制得，可以随时提供可靠便捷的校正服务。

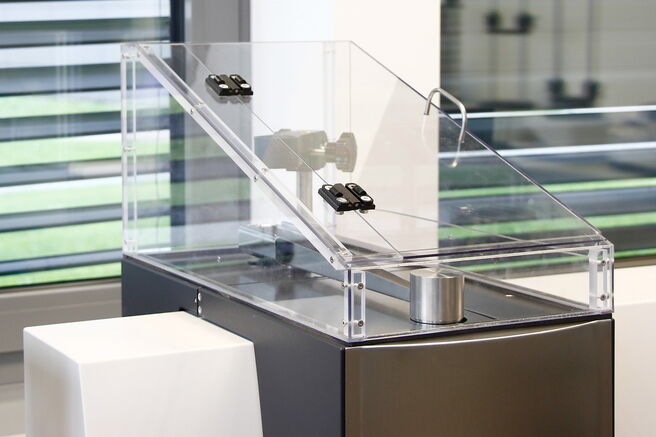

防护罩 (X-Jet, X-Fall)
防护罩可防止灰尘在测量过程中释放到环境中。对于不应长时间暴露在环境空气中的样品，可使用惰性气体进行冲洗。此外，防护罩可将噪音水平降低5分贝以上。防护罩由有机玻璃制成，可与X-Dry模块一起使用。

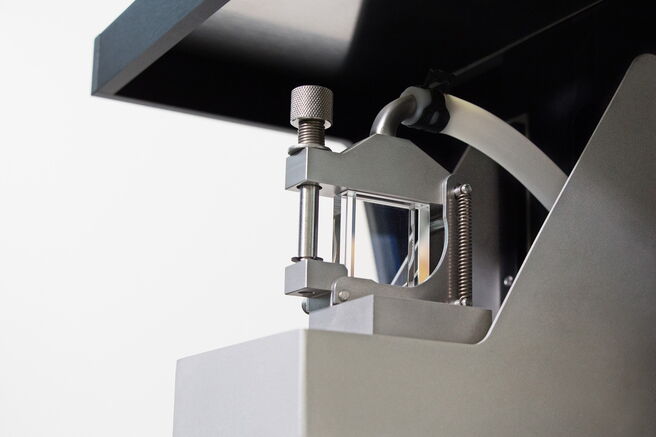

测量池（X-Flow）
X-Flow模块有三种优质的石英玻璃流通池可供选择使用。流通池的间隙宽度有4mm（标准）、2mm或者1mm。

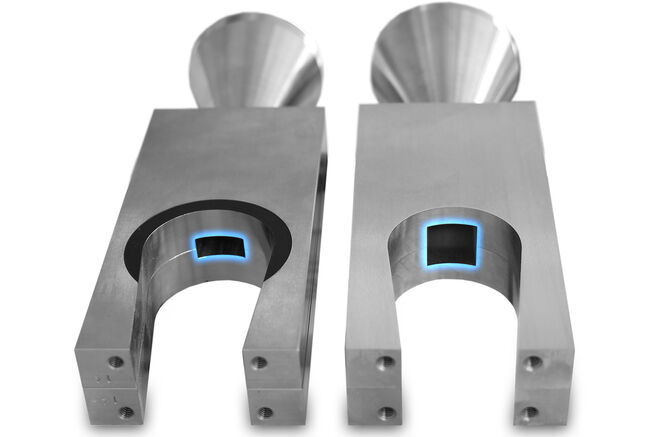

自由落体轴（X-Fall）
对于X-Fall模块，标准尺寸为7 mm X 14 mm，对于较大颗粒，可使用14 mm X 14 mm的自由落体模块。
颗粒分析仪 CAMSIZER X2+ 扩大测量范围
由于独特的双摄像头原理，所有测量范围都可以在一次测量运行中进行分析，无需任何硬件调整。
致密颗粒直径的测量范围规格1):
标准：0.9 µm 至 2.5 mm,喷嘴尺寸为 3.8 mm x 14 mm
替代：0.9 µm 至 6 mm,喷嘴尺寸为 9 mm x 14 mm
替代：5 µm 至 8 mm,喷嘴尺寸为 13.5 mm x 14 mm
标准：10 µm 至 4 mm,喷嘴尺寸为 7 mm x 14 mm
替代：10 µm 至 8 mm,喷嘴尺寸为 14 mm x 14 mm
标准：0.9 µm 至 1 mm
1)测量范围取决于样品
2)X-Fall的下限取决于样品性质(团聚)。对于团聚颗粒，建议使用X-Jet或X-Flow模块。
3)X-Flow的上限取决于样品材料的密度。
纤维和细长颗粒的测量范围规格可根据要求提供。

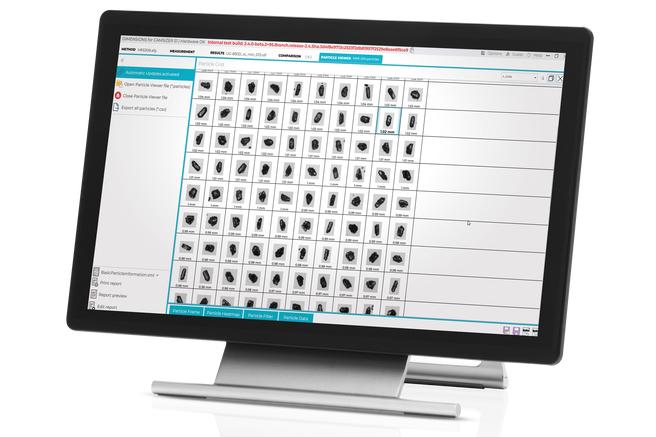

随时总览全部内容 DIMENSIONS 軟體
所有参数一览：动态图像分析提供了有关本样品材料的丰富信息。功能强大的 DIMENSIONS 软件可针对单个颗粒采集数十个参数并在一份有条理、符合标准的测量报告中显示结果，测量报告可根据个性化需求进行调整。
- 操作直观
- 工作区域布置条理
- 用户自定义报告模板
- 测量结果对比一览
- 新设计的工作区域“颗粒视图”
- SOP 确保统一的测量条件
- 自动检测产品规格
- 不同的用户层级
- LIMS 连接
- 可提供符合《联邦法规 21 章》第 11 款的版本
- 先进的第 4 代筛分相关算法
颗粒分析仪 CAMSIZER X2+ 典型应用
散装物料的许多特性，例如流动性、溶解性、过滤效率、反应性、耐磨性和气味等，都主要受粒度的影响。因此，粒度确定在许多不同的工业分支中都被作为质量控制的一部分。
金属粉末
- 金属和矿物粉末
- 水泥
- 化学试剂
- 活性炭
- 清洁剂
- 建筑原料
化学试剂
- 药粉/颗粒/制剂
- 塑料光纤
- 塑料粉末
- 玻璃 / 玻璃珠
- 木质纤维
咖啡
- 食物
- 盐
- 糖
- 研磨料
- 耐火材料
- 砂子
...等等！
若要為您的顆粒特性分析需求找到最佳解決方案，請瀏覽我們的應用資料庫。
作用原理
Camsizer X2+ 采用专利数字成像体统：分散样品经过LED光源前方，投影被双CCD镜头捕捉，放大镜头分析小颗粒，基础镜头统计整个颗粒分布。软件界面友好，可同时分析每一个颗粒的粒度和粒形信息，最终经过软件计算后给出实时分布曲线。
颗粒分析器 CAMSIZER X2+ 技术参数
| 测量原理 | 动态图像分析(ISO 13322-2) |
|---|---|
| 测量范围 | 0.9 µm to 8 mm 0.9 µm to 8 mm (air pressure dispersion) 10 µm to 8 mm (gravity dispersion) 0.9 µm to 1 mm (wet dispersion) |
| 分析类型 | 干法和湿法分析 |
| 测量持续时间 | ~ 1 to 3 min (depends on desired measuring statistics, including analysis and data processing) |
| 镜头数量 | 2 (Dual Camera Technology) |
| 样品量 | 20 mg - 500 g（视待测样品性质和测量模式） |
| Camera performance | > 420 image/s, each with > 5.0 MPixel |
| 测量区域宽度 | ~ 350 mm² |
| Digital Resolution | 0.9 µm per pixel |
| 测量参数 | particle size (smallest diameter, length, mean diameter, etc.) particle shape (aspect ratio width to length, symmetry, sphericity, convexity etc., acc. to ISO 9276-6) |
| 设备尺寸（宽x高x深） | 850 x 580 x 570毫米 |
| 重量 (测量单元) | ~ 50 kg |
| 操作单元 | Quad Core PC incl. Windows 11, monitor, keyboard and mouse, network card, PC interface cards for hardware communication, evaluation software |
